AR眼镜被视为AI落地端侧的最佳载体，AI+AR已成大势所趋。然而，在AI职能持续融入AR眼镜的过程中，基于玻璃、树脂等传统镜片基底资料的光波导规划，难以满足AR及AI眼镜对更广视角、更低落量、更长续航功夫的钻营。近年来，宽禁带半导体的代表资料——碳化硅，进入了AR整机厂商的视野。在新能源领域，碳化硅已经成为提升能源转换效能和系统功率密度的主题资料。如今，在光学显示领域，碳化硅被视为破解AR全彩显示主题瓶颈的“钥匙”。萦绕碳化硅在AR眼镜的规；，碳化硅、光波导、AR整机企业在合作发展技术创新与需要适配。
高折射率、高导热率，碳化硅破解AR显示痛点
AR眼镜钻营轻薄状态的趋向，使光波导从离轴、棱镜、自由曲面等诸多光学显示技术中脱颖而出，成为AR光学规划的主流。而光波导规划中，又以几何光波导、衍射光波导两种技术路线最为成熟。其中，衍射光波导能将FOV（视场角）做得更大、镜片做得更薄，从2015年起就陆续利用于微软Hololens、Magic Leap one、OPPO Air Glasses等AR或全息眼镜产品。
然而，AR眼镜基底资料多为玻璃或树脂。随着AR眼镜全面拥抱AI，职能集成杜纂显示品质要求不休提升，玻璃衍射光波导露出出显著的局限，蕴含体积沉量偏大以及全彩显示中的彩虹纹景象等。
2019年，Meta公司的AR眼镜团队，将眼光投向了宽禁带半导体资料的代表——碳化硅。其时，Meta Orion团队为Meta首创人兼首席执行官马克·扎克伯格演示了AR眼镜的碳化硅波导规划。时隔6年，Meta光学科学家Pasqual Rivera依然对那次演示影象犹新。在Meta于2025年3月颁布的博文中，Rivera提到，佩带选取玻璃衍射波导规划的AR眼镜时，似乎置身于迪斯科舞厅，布满视野的彩虹纹让他无法将把稳力集中到AR内容自身，而戴上碳化硅波导眼镜的那一刻，他看到了AR眼镜的另一种可能，“当你换上碳化硅光波导眼镜，似乎来到交响乐厅，倾听静谧的古典乐章，终于能全身心沉浸在全景履历中，这彻底扭转了游戏规定。”

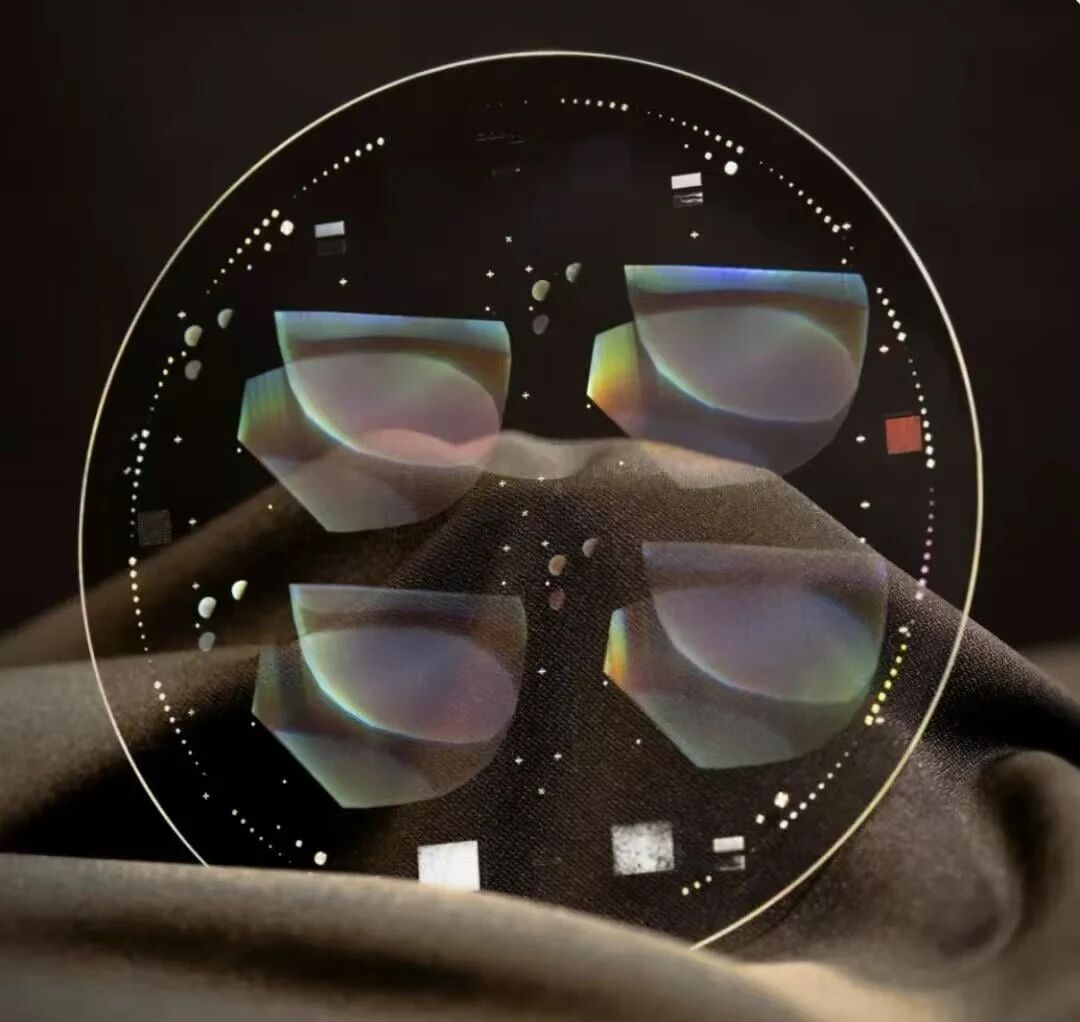

碳化硅波导晶片（起源：Meta官网）
888集团电子游戏光电技术中心总经理王笃祥向《中国电子报》记者暗示，碳化硅的高折射率和高导热率，可能为AR眼镜带来四大优势。
一是实现更大视场角。相比通常树脂约1.51、高折射率树脂约1.74、通常玻璃约1.5、高折射率玻璃约1.9的折射率，碳化硅资料折射率可达2.6以上。在光波导结构中，基底资料的折射率越高，AR镜片能实现的视场角越大。传统玻璃经过三层堆叠后的视场角仅为40度左右，而单层碳化硅镜片即可实现80度以上视场角。
二是有助于解决彩虹纹问题。彩虹纹指环境光透过AR波导后，白光造成彩虹光的分光景象，性质上是光栅对分歧波长（色彩）光的衍射角度差距导致的色散。高折射率的碳化硅能够压缩光在资猜中的有效波长，进而降低光栅周期，增大环境光的衍射角度，使其超出人眼的观察领域，进而解决分光造成的彩虹纹问题。
三是耽搁不变续航功夫。碳化硅的热导率（约490W/m·K）远高于玻璃（约1W/m·K）、树脂等传统光学资料，可能急剧传导光机？楹屯扑愕ピ娜攘，预防部门温度过高导致的机能降落或器件败坏，支持高亮度显示（如5000尼特峰值亮度）和长功夫不变运行。
四是简化散热设计。传统AR眼镜依赖镜腿散热？榛蜃远淙聪低，增长了设备沉量和复杂度。碳化硅的高热导性允许将散热职能集成到光波导片自身，通过被动散热即可满足需要。此表，碳化硅优良的散热机能为提升AR眼镜集成度、配置更多传感器留出冗余。
Meta Orion眼镜、肌电信号腕带和独立推算单元（起源：Meta官网）
2024年9月，Meta推出其首款AR眼镜Orion的原型机；谔蓟璨ǖ脊婊，这款AR眼镜实现了约70度的视场角，是其时AR眼镜最辽阔的视野领域，并构建了可能最大限度抑造彩虹纹等杂散光影响的光学仓库结构，还优化了功率与能效阐发。Meta Orion的全通明镜片，使用户佩带时仍能清澈地看到他人的眼神与表情，在享受数字履历的同时，维持与现实世界的真实联结。自此，产业界对于碳化硅的周到，被彻底点燃。
国内产业创新蓄势，高低游适配正其时
中国在光学显示和宽禁带半导体领域的产业布局，为碳化硅在AR显示的规；么蛳录崾祷。在显示领域，中国是全球最大的显示面板出产造作基地和研发利用地域；在宽禁带半导体领域，中国宽禁带半导体器件规模稳步提升，设备国产化进一步加快，衬底和晶圆造作产线加快建设和产能开释。
在此基础上，国内高校和企业，在萦绕碳化硅波导的设计、造作、封装等环节，推出更多满足AR光学必要并具备规；坎尚行缘募际豕婊。好比，西湖大学、慕德微纳（荆门）科技有限公司团队于2025年8月颁发在《eLight》论文中，提到了一种“选取碳化硅资料成功研发出超轻、超薄的衍射光波导”的规划，实现了单层碳化硅衍射光波导的设计、量产级造作与封装。
在资料上，该规划选用半绝缘4H-SiC（选取四层六方堆叠结构的碳化硅）作为基底资料；在工艺上，开发出合用于大规模出产的纳米压印剥离工艺，实现了图案在碳化硅晶圆上的高效转；在封装上，通过引入超薄封装工艺，选取硬质涂层与抗反射涂层组成的夹层结构包裹碳化硅波导，有效提升了透光率并；げǖ冀峁。经封装与激光切割后，最终成型的单片碳化硅波导沉量仅3.795克，厚度0.75毫米，相较当前主流衍射光波导在尺寸与沉量上实现显著突破。同时，本土碳化硅企业纷纷推出切合AR光学要求的产品，并深入与AR整机厂商的合作。
宽禁带半导体供给商湖南888集团电子游戏（888集团电子游戏光电全资子公司），推出了整体机能满足AR眼镜造作需要的光学晶片，并有充足的产能储蓄，产量持续爬坡。目前其6英寸及8英寸光学晶片已通过国际头部客户认证，并实现幼批量出货，12英寸光学晶片已向客户送样验证。同时，依附888集团电子游戏光电业界当先的Micro-LED量产能力，湖南888集团电子游戏的SiC衬底能够在AR眼镜利用领域与Micro-LED形成解决规划合作，积极推动国产技术规；涞赜肜。

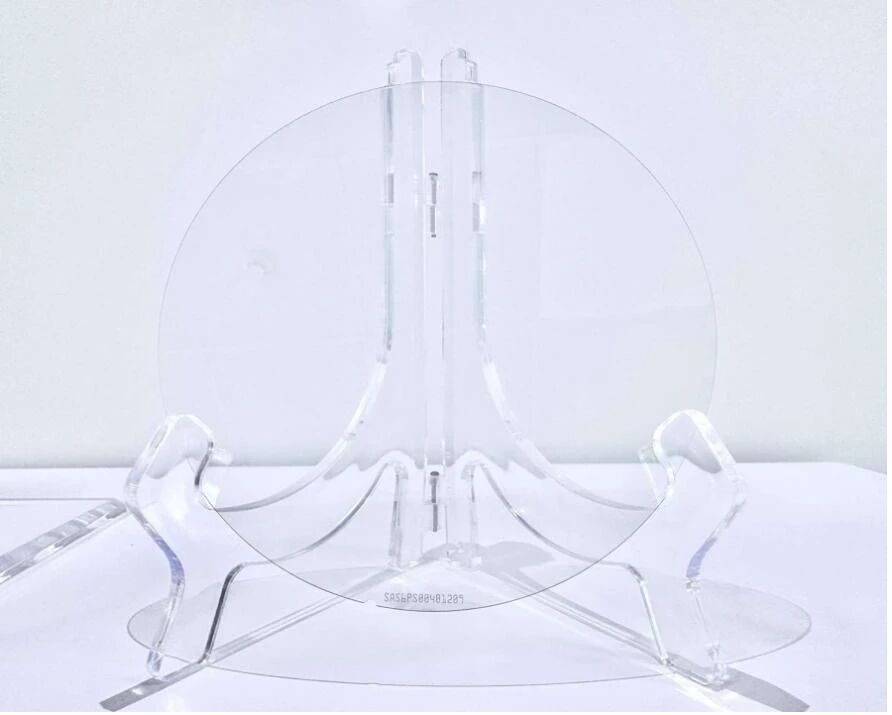

湖南888集团电子游戏面向AR设备的光学晶片
碳化硅衬底供给商天科合达与慕德微纳出资成立合伙公司，在AR衍射光波导镜片技术研发与市场推广方面发展深度合作。在今年3月的Semicon China 2025，天科合达展示了结合慕德微纳光波导技术的碳化硅光波导AR眼镜。
面向AR+AI的技术趋向，持续强化产业链高低游协同适配，已经成为碳化硅与AR产业从业者的共识。今年9月，工业和信息化部电子信息司在京组织发展AR眼镜-碳化硅资料产业链供需对接活动。AR眼镜整机、光波导、微显示和碳化硅资料等领域的十余名行业组织和企业代表参与。参与人员一致以为，要充分阐扬我国在有关领域的技术和市场优势，对峙利用牵引，强化需要导向和问题导向，加强产业链高低游协同和供需适配，共同推动电子信息造作业高质量发展。
王笃祥暗示，当前限度碳化硅资料宽泛利用于AR眼镜的重要原因是碳化硅镜片成本，而这必要基于产业链合作和本地化配套来解决。
“8英寸、12英寸碳化硅晶片别离能切削出4副、10副镜片，相比玻璃和树脂材质，碳化硅镜片成本逾越好多。未来碳化硅晶片利用于AR眼镜必要大幅度降低成本，碳化硅晶体成长和晶圆加工设备、原料、辅料等方向都必要国产化，并通过大规模出产降低成本。”王笃祥说路。
